Onderzoekers van Oak Ridge National Laboratory hebben een stalen tunnel van twaalf meter lang opgespoord, drie meter onder de grond. De proef kan weg- en spoorbeheerders helpen verborgen holtes eerder te vinden, voordat ze voor gevaarlijke verzakkingen zorgen.

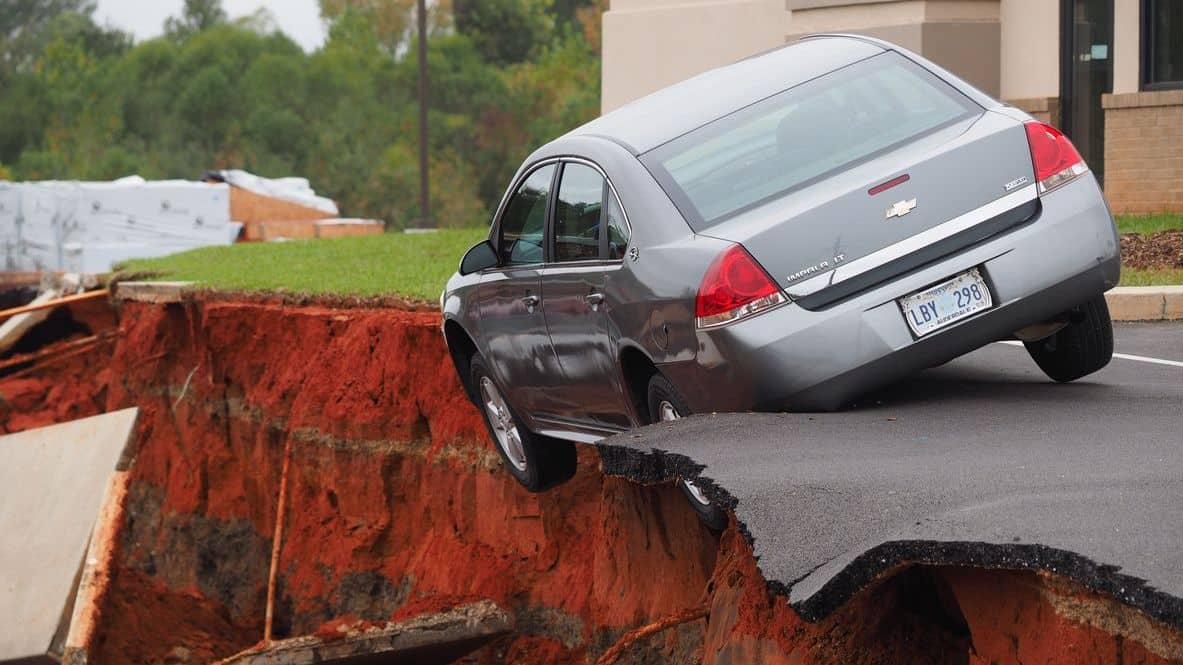

Dit kan er gebeuren wanneer de weg wordt ondermijnd. Foto: iStock – kenez
Een tunnel of holte onder een weg of spoorlijn laat zich niet zomaar vinden, zeker niet in kleiige grond of een rommelige onderlaag van zand en gesteente. Bestaande meetmethoden, zoals grondradar en elektrische weerstandsmetingen, raken daar soms de weg kwijt doordat signalen verstrooien of verkeerd worden geïnterpreteerd. Onderzoekers van ORNL draaiden de aanpak daarom om: zij stuurden in mei 2026 geluid vanuit de ondergrond omhoog en vingen aan het oppervlak met geofoons een opvallend subharmonisch patroon op.
Een signaal kan scherp zijn of diep komen, zelden allebei
Grondradar, seismische metingen en elektrische weerstandsmetingen brengen de bodem al tientallen jaren in kaart. Ze werken door vanaf het maaiveld een signaal omlaag te sturen en te kijken wat er terugkomt.
Een hogere frequentie levert een scherper beeld op, maar komt minder diep; een lagere frequentie reikt verder, maar maakt details vager. In klei, nat zand of gebroken gesteente kunnen golven bovendien verstrooien, terugkaatsen of uitdoven voordat ze een holte bereiken.
Een onbekende ruimte onder een tracé kan de ondergrond verzwakken, terwijl beheerders zonder betrouwbare locatie al snel op meerdere plekken moeten boren om te weten waar het probleem zit.
De bron gaat de grond in
Een onderzoeker in geel veiligheidsvest bedient seismische meetapparatuur (een rode bron- en detectoreenheid) op de grond voor ondergrondse metingen. Beeld: Highway Knowledge Portal – University of Kentucky.
Het team van Oak Ridge National Laboratory koos daarom voor een omgekeerde opstelling. De geluidsbron ging in boorgaten de bodem in, terwijl rijen geofoons aan het oppervlak de trillingen registreerden.
Die aanpak komt voort uit verticaal seismisch profileren, een meetmethode die ook wordt gebruikt om diepe gesteentelagen te onderzoeken. De onderzoekers wilden juist de verstrooide geluidsgolven opvangen die bij een meting vanaf het oppervlak vaak verloren gaan.
De bron werd daarbij tot 9 meter diep neergelaten. Geofoons zijn heel gevoelige trillingsmeters: ze leggen vast wanneer een golf aankomt en hoe sterk die is, zodat verschillen tussen meetpunten zichtbaar worden.
Goed om te weten
Een subharmonisch signaal heeft een lagere frequentie dan het oorspronkelijke geluid. Zo’n verschuiving kan ontstaan wanneer golven langs de randen van een holte bewegen.
De tunnel liet een eigen akoestische vingerafdruk achter
De stalen proefopstelling leverde een duidelijk patroon op: de geofoons maten een subharmonisch signaal zodra de geluidsbron onder de holte stond. Die lagere toon kwam voort uit geluidsgolven die om de ruimte heen bogen en van frequentie veranderden.
Zodra de bron boven de tunnel kwam te hangen, verdween de subharmonische reactie. Het patroon verscheen dus alleen wanneer zowel de holte aanwezig was als de bron eronder stond.
De sterkte van de reactie verandert met de verticale positie van de bron, waardoor de meting ook een aanwijzing kan geven voor de diepte van een holte.
Van proefopstelling naar een kaart van de bodem
ORNL wil nu uitzoeken hoe robuust de techniek blijft in klei, zand en gebroken gesteente. Die bodems laten trillingen anders door, onder meer door hun dichtheid en de hoeveelheid water die erin zit.
- De onderzoekers willen het tijdsverschil tussen signalen nauwkeuriger analyseren.
- Ook de sterkte van de subharmonische reactie wordt verder uitgeplozen.
- Het doel is een gedetailleerder beeld van ruimtes onder het maaiveld.
De eerste proeven onder echte praktijkomstandigheden staan gepland vóór eind 2027. Dan moet blijken of de techniek ook werkt op plekken waar kabels, funderingen, verkeerslawaai en een rommelige bodemlaag metingen lastiger maken.
Wat dit kan betekenen voor Nederland
Veel Nederlandse wegen, spoorlijnen en stedelijke gebieden liggen op kleiige of waterrijke ondergrond, precies de omstandigheden waarin gangbare signalen minder betrouwbaar worden.
Een meetmethode die vanaf een boorgat omhoog luistert, kan beheerders helpen om gerichter vervolgonderzoek te doen voordat een verzakking zichtbaar wordt. Dat kan ook van pas komen bij civiele kunstwerken, kades en dijktrajecten waar de ondergrond lastig toegankelijk is.
De praktijktests die voor eind 2027 gepland staan, moeten uitwijzen hoeveel boorgaten en geofoons nodig zijn om een bruikbare meting te krijgen.
